Popis

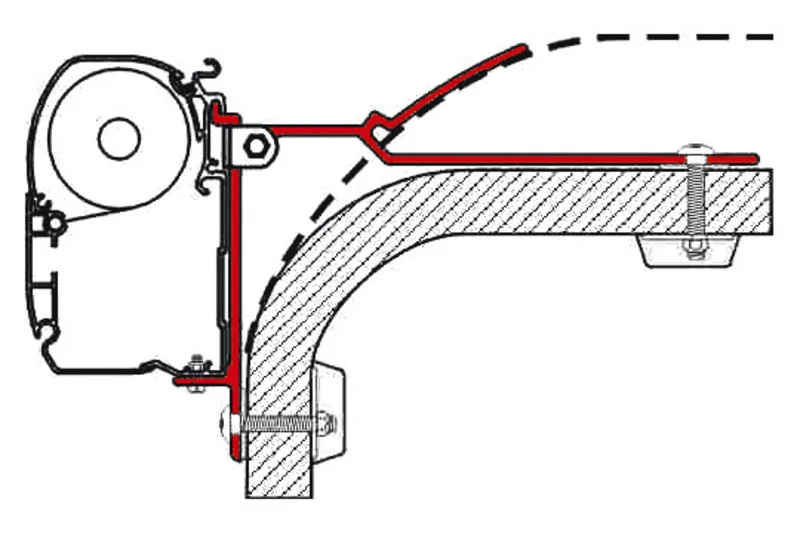

Systém tvoří celkem 6 různých hliníkových profilů o jednotné šířce 8 cm, které lze vzájemně libovolně kombinovat a vytvořit tak přesně tvarovaný držák odpovídající specifickému zakřivení stěny či střechy vozu.Hlavní přednosti:• Modulární stavebnicový systém Fiamma pro individuální montáže markýz na atypické karoserie.• Možnost vzájemné kombinace s dalšími profily řady (z celkem 6 dostupných variant A–F).• Přesně přizpůsobeno profilu zadní stěny kazetových markýz Fiamma F45i a F45iL.• Masivní konstrukce z konstrukčního hliníku zaručující vysokou pevnost v tahu a torzní tuhost.• Šířka držáku 80 mm pro optimální rozložení sil na stěnu či střešní lem vozidla.• Vynikající odolnost proti korozi, povětrnostním vlivům i dlouhodobému dynamickému namáhání za jízdy.Technické specifikace a parametryTyp produktuMontážní profil pro speciální uchycení markýzyVýrobce / ZnačkaFiammaTyp profilu / označeníProfil B (Sonderbefestigung Adapter B)Kompatibilní markýzyFiamma F45i, Fiamma F45iLŠířka profilu80 mm (8 cm)MateriálKonstrukční extrudovaný hliníkBarevné provedeníPřírodní hliník / stříbrnáStavebnicový systémSoučást modulární řady 6 profilových dílů pro zakázkovou stavbu adaptérůKategorie díluAdaptéry pro markýzy Fiamma, montážní sady a speciální držákyVyužitíVlastnoruční sestavení montážního držáku pro instalaci markýzy na atypická vozidlaRozsah dodávky:• 1× Montážní hliníkový profil B Fiamma (šířka 80 mm)(Upozornění: Doplňkové profily stavebnice, spojovací šrouby, matice, protidesky ani těsnicí PU tmel nejsou součástí dodávky.)Doporučení k návrhu sestavy, montáži a těsnění:• Návrh kombinace profilů: Před vrtáním a finálním sestavením přesně přeměřte sklon a profil stěny vozu; ověřte, které z 6 dílů stavebnice potřebujete propojit, aby byla zadní plocha markýzy ve svislé poloze.• Počet kotevních bodů: V závislosti na délce markýzy F45i/F45iL je nutné sestavit odpovídající počet adaptérů (zpravidla 2 až 4 kompletní držáky rozmístěné dle pokynů výrobce v místech kloubových ramen).• Hydroizolace prostupů: Veškeré montážní otvory vrtané do karoserie a styčné plochy adaptérů důkladně utěsněte trvale elastickým polyuretanovým nebo MS-polymerovým tmelem (např. Sikaflex či Dekalin).• Pevnostní spojení: Pro sešroubování jednotlivých hliníkových profilů mezi sebou používejte výhradně nerezový spojovací materiál s pojistnými maticemi a dotahujte předepsaným momentem.
